水地暖安装技术文档PDF下载：
地暖安装技术.pdf
地暖安装技术.rar
地暖壁挂炉采暖系统设计、安装解析

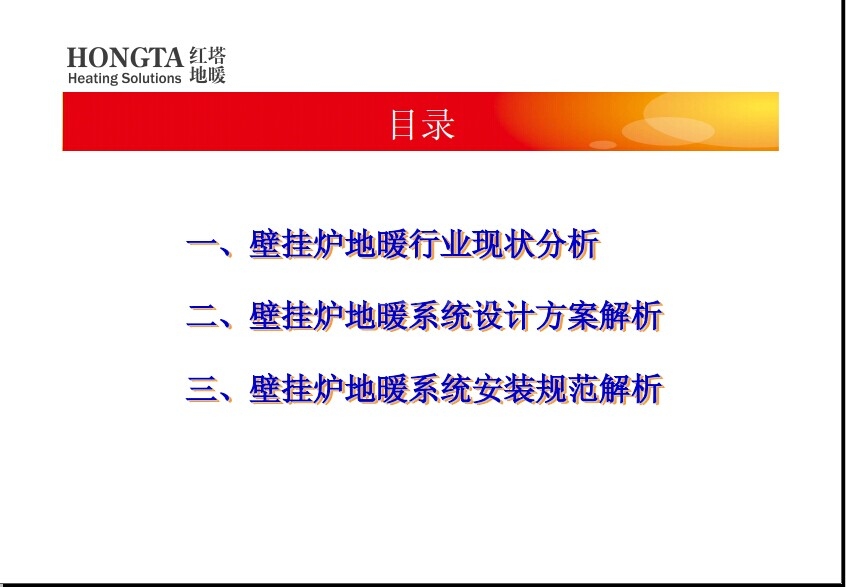

目录
一、壁挂炉地暖行业现状分析
二、壁挂炉地暖系统设计方案解析 二、壁挂炉地暖系统设计方案解析
三、壁挂炉地暖系统安装规范解析 三、壁挂炉地暖系统安装规范解析
壁挂炉采暖行业现状分析
1、壁挂炉采暖行业入行门槛低，市场良莠不齐，造成鱼目混珠，什么样的人都进来
淘金。
2、入门容易，做好难，加上壁挂炉采暖系统无论从设计、安装、工程管理、维保、
售后服务、都没有严格意义上的标准和规范。造成施工质量问题百出，终端客户满腹
苦水！也害苦了客户！！
3、因壁挂炉采暖行业暂无系统的标准，给不良商家有利可图的空间，为了打价格战，
降低成本，在采暖系统上用低质低价的设备材料，工程施工偷工减料，不计后果的节
约成本，造成严重的系统隐患。
4、壁挂炉采暖系统是长链条，讲究规范化流程操作的系统工程。从客户信息的获取，
客户邀约、产品选型、系统设计方案、方案报价，客户洽谈、签订合同、工程交底、
工程施工、工程验收、工程收尾、系统调试、到售后维保，每个节点都很重要！但很
多公司做不到位，做不好，甚至有的节点不去做！

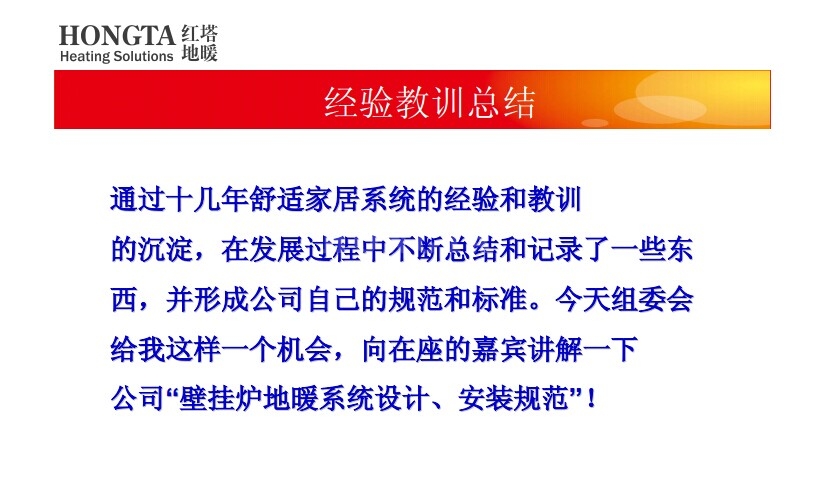

经验教训总结
通过十几年舒适家居系统的经验和教训
的沉淀，在发展过程中不断总结和记录了一些东
西，并形成公司自己的规范和标准。今天组委会
给我这样一个机会，向在座的嘉宾讲解一下
公司“壁挂炉地暖系统设计、安装规范”！

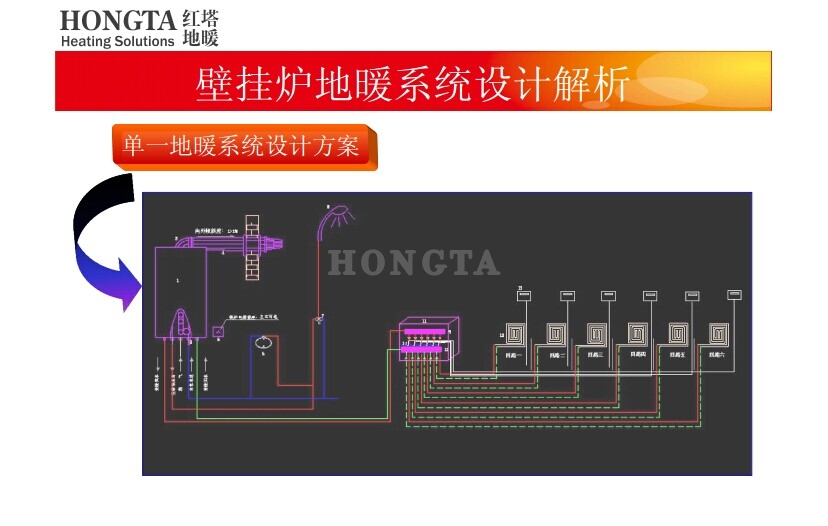

壁挂炉地暖系统设计解析
单一地暖系统设计方案
壁挂炉地暖系统设计解析

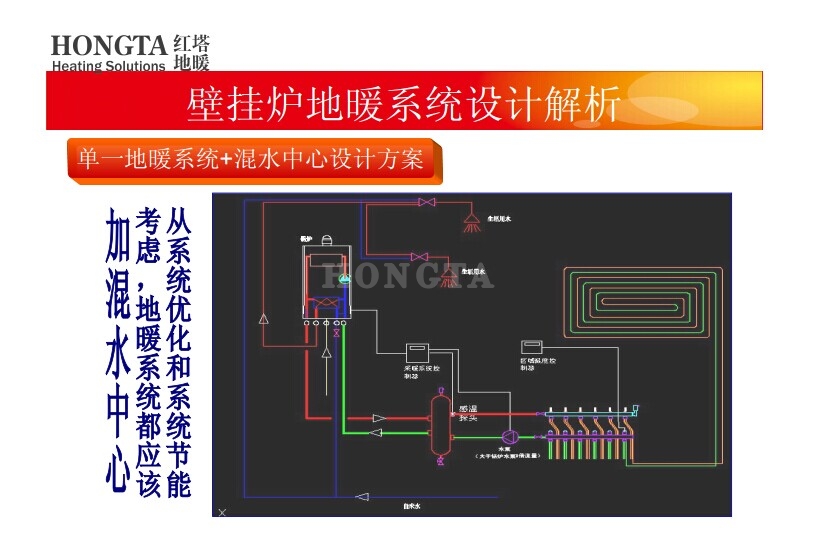

单一地暖系统+混水中心设计方案

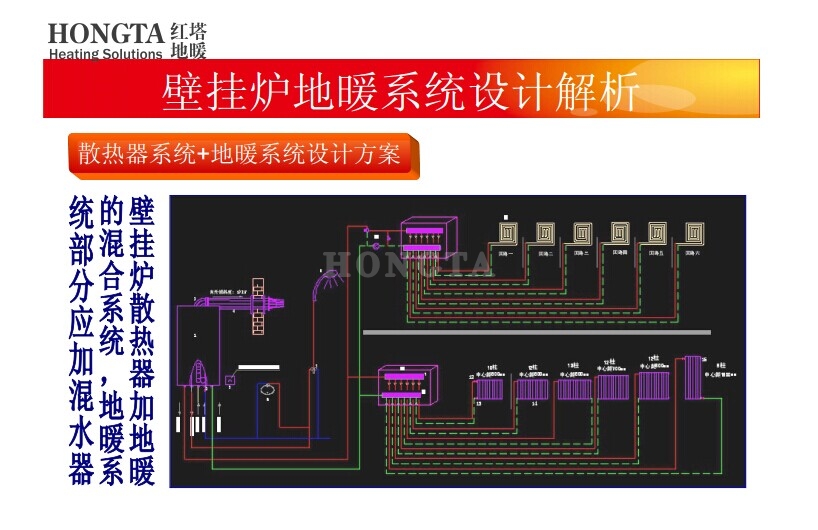

壁挂炉地暖系统设计解析
散热器系统+地暖系统设计方案

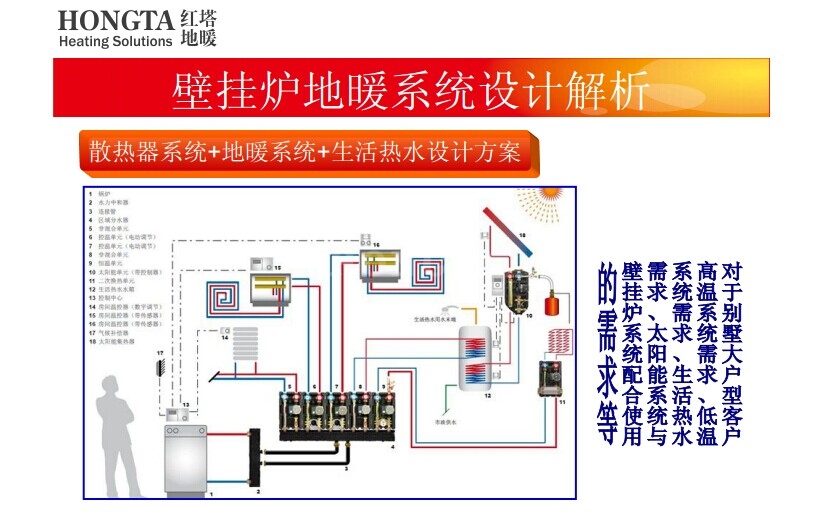

壁挂炉地暖系统设计解析
散热器系统+地暖系统+生活热水设计方案
壁挂炉地暖系统安装规范解析

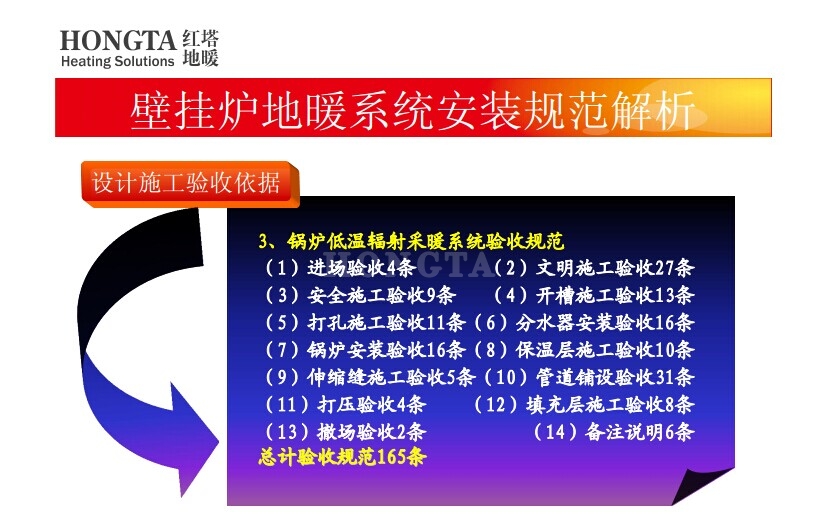

3、锅炉低温辐射采暖系统验收规范
（1）进场验收4条 （2）文明施工验收27条
（3）安全施工验收9条 （4）开槽施工验收13条
（5）打孔施工验收11条（6）分水器安装验收16条
（7）锅炉安装验收16条（8）保温层施工验收10条
（9）伸缩缝施工验收5条（10）管道铺设验收31条
（11）打压验收4条 （12）填充层施工验收8条
（13）撤场验收2条 （14）备注说明6条
总计验收规范165条
设计施工验收依据
壁挂炉地暖系统安装规范解析
5
地暖安装工程项目告示应在进场后及时贴到进门应能看到的墙上，离原始地面1.1m以上高度张贴。宣传画应及时贴到在楼下或小区内容
易看到的外窗玻璃上。
GLDN-015
2 现场施工负责人和技工要知道施工计划分工、现场状况、设备的型号、数量、位置、工作进度 GLDN-014
100
施工人员不得对业主、客户代表进行推搡、人身攻击、辱骂、威胁恐吓等行为，如有发生对该施工班组进行处罚，所属部门负
责人连带责任处罚500元，并对当事人进行开除，一年内公司不进行录用
GLDN-013
50 严禁酒后施工操作，严禁酒后与业主或其他协作单位人员当面沟通协调事宜 GLDN-012
10 施工现场不得抽烟、嘻笑、打闹，要有良好的个人素质和协作精神，团结友爱 GLDN-011
5 施工人员不许穿露趾凉鞋、拖鞋 GLDN-010
10 施工人员不得穿短衫裤，不得赤膊、敞怀，要扣好纽扣，只留第一个领扣不扣 GLDN-009
2 施工主管和施工人员在上班时间或在工地上施工必须穿工作服，并穿着整齐，不得混穿；（包含找平、外协及打孔人员） GLDN-008
2 施工现场必须有佩戴标牌的主要责任人员，客户代表也必须佩戴工作标牌 GLDN-007
10 项目如有委托人，（施工队）必须出示经客户确认的委托书，如果没有委托书，不得与委托人办任何手续 GLDN-006
10 新招施工技术人员不报到、不培训不得上岗 GLDN-005
文明施
工
5 工具和零散材料应分类摆放，并摆放整齐 GLDN-004
5 选择合适的地方打材料架放置材料，材料上架，材料架上必须摆放整齐，避开进门处或人员经常穿过的地方。 GLDN-003
5 材料设备进场及施工，必须提前24小时通知业主前来签收到场的设备、材料 GLDN-002
5 材料设备进场及施工，必须提前24小时通知客户代表 GLDN-001
进场
分值 内 容 编号 项目

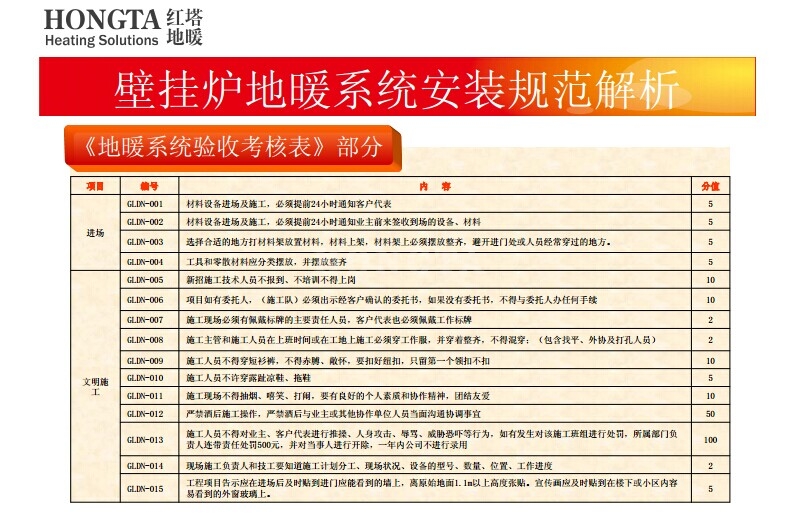

《地暖系统验收考核表》部分
壁挂炉地暖系统安装规范解析
《地暖系统验收考核表》部分
2 墙体背后出管要导圆角，防止弯坏管子或产生瘪管 GLDN-052
5 地下室内外墙及地面严禁打孔或开槽，以免破坏防水，如果业主要求打孔开槽，必须业主签字确认，并提醒业主做好二次防水 GLDN-051
5 管道布好后用水泥砂浆进行保护，卡槽器与地槽仍有间距的，必须用水泥砂浆进行填补，并抹平 GLDN-050
10 所有的地槽必须全部用铁制卡槽器进行保护固定，地槽导角处、墙根部也必须用卡槽器保护到位 GLDN-049
2 开槽深度不可超过找平层,不得破坏结构层 GLDN-048
2 槽与槽之间必须留有100mm以上的找平层 GLDN-047
2 每个槽不可超过6根管子（3个回路） GLDN-046
2 EPE保温管开槽：槽宽80±5mm GLDN-045
2 切槽必须用水，要切直，底平要刨平，槽边不得出现锯齿等不规则状 GLDN-044
5 根据施工图纸用墨线标示管路走向、出墙管中心距和尺寸 GLDN-043
2 除了卫生间和厨房外及过门处，开槽离墙至少300mm GLDN-042
10 原则上卫生间、厨房等有防水的区域不开槽，如果开槽，必须要求业主先签字确认后再开槽，并提醒业主做好二次防水 GLDN-041
5
确认水电是否重做后进行开槽施工，避开有标识的水电管；打破水、电管路立即与装潢、业主沟通达成处理方案并向客代报备，并提报
双方签字确认的书面材料交部门存档。
GLDN-040
开
槽
50 施工工具损伤存在安全隐患，维修或更换后方可使用 GLDN-039
10 开槽切割机不用时应切割片向上摆放，所有电动工具在超过10分钟不使用，应切断电源 GLDN-038
50
施工队在后期跟踪过程中如发现其它工种对我司系统产品造成破坏和隐患，与装潢、业主等达成处理协议后向客代报备，并提报双方签
字确认的书面材料交部门存档。
GLDN-037
50 脚手架必须使用两块横板，脚手架上不得放梯子 GLDN-036

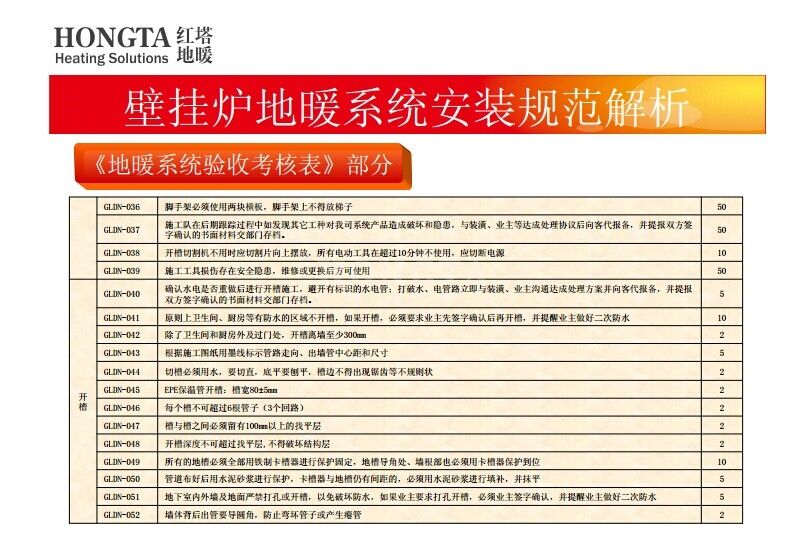

壁挂炉地暖系统安装规范解析
《地暖系统验收考核表》部分
2 分水器罩子后板可以贴墙安装或垫上一个螺母离墙安装 GLDN-073
5 左右至少留有100mm检修空间 GLDN-072
2 安装高度为分水器罩子顶部到原始地面600mm,安装要水平 GLDN-071
2 安装分水器时注意水、电管走向，不要在打孔时破坏到水电管 GLDN-070
5 分水器应该安装在厨房、卫生间、阳台等有防水、地漏、地砖的区域 GLDN-069
5 空调分水器并联多台炉子，空调分水器与锅炉之间的主管应采用2025以上主管 GLDN-068
5 多层、越层地暖必须每层分别设置分水器，平层、错层地暖分水器安装高度必须高于地暖盘管 GLDN-067
10
地暖面积超过400㎡可以用空调分水器，并做并联安装，从空调分水器接2025管到每层分水器或每一组分水器上，每层的回路中增加一
个循环水泵
GLDN-066
10
超过12路（含12路）分水器在平层、错层、越层或地暖面积在200—400㎡采用同程接法，12路(含12路）分水器以上要在回水管上加循环
水泵
GLDN-065
10 平层安装2组分水器时可以采用异程并联或同程并联连接，2组分水器不得超过12路，不得采用分水器串联接法 GLDN-064
分
水
器
安
装
5 烟管或管道布好后先用发泡剂对孔与管壁间的空隙进行填充密封并做防水处理 GLDN-063
10 确认锅炉是否正常安装后再打锅炉烟孔 GLDN-062
10 除锅炉烟管和主管道打大孔外，其他管孔打63以下的小孔 GLDN-061
10 分水器背出管道孔离原始地面150mm打斜孔，主管道背出孔，背面打入找平层下20mm GLDN-060
2
打错的孔要及时修补好，并做好向相关人员的解释和补救工作，打错外墙孔修补要做好外墙面防水，因打错孔产生的一切后果由相关责
任人承担
GLDN-059
5 打孔的污水用桶或盆接收起来,垃圾处理干净,尽量保持内墙清洁，外墙有污水要及时清洁干净 GLDN-058
5 卫生间、厨房等有防水的区域不得打平孔和楼板上下穿层孔，如果必须从此区域打孔，业主必须签字确认。 GLDN-057
打
孔

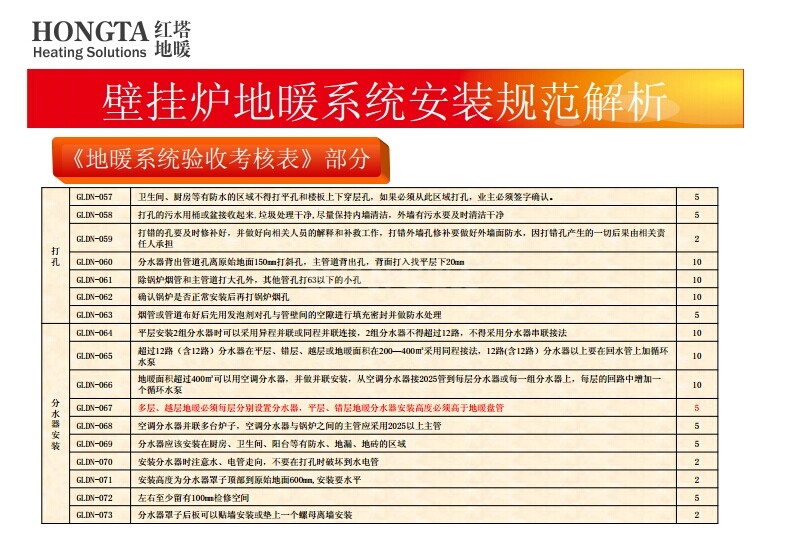

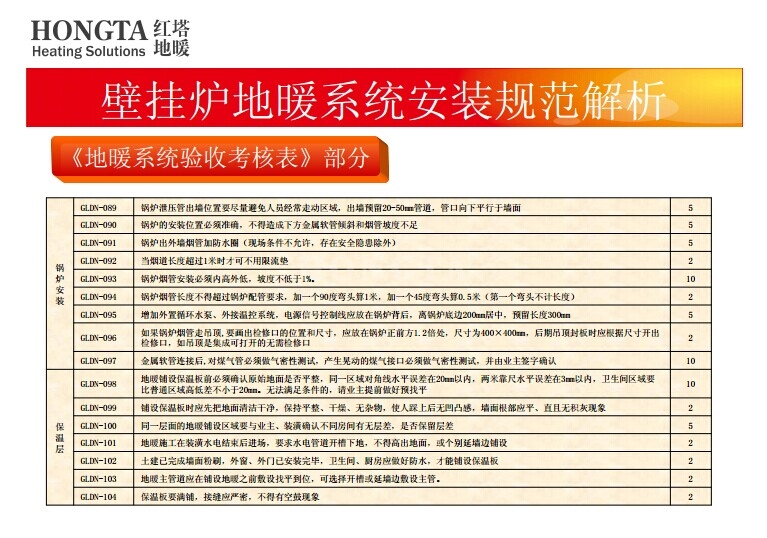

壁挂炉地暖系统安装规范解析
《地暖系统验收考核表》部分
2 保温板要满铺，接缝应严密，不得有空鼓现象 GLDN-104
2 地暖主管道应在铺设地暖之前敷设找平到位，可选择开槽或延墙边敷设主管。 GLDN-103
2 土建已完成墙面粉刷，外窗、外门已安装完毕，卫生间、厨房应做好防水，才能铺设保温板 GLDN-102
2 地暖施工在装潢水电结束后进场，要求水电管道开槽下地，不得高出地面，或个别延墙边铺设 GLDN-101
5 同一层面的地暖铺设区域要与业主、装潢确认不同房间有无层差，是否保留层差 GLDN-100
2 铺设保温板时应先把地面清洁干净，保持平整、干燥、无杂物，使人踩上后无凹凸感，墙面根部应平、直且无积灰现象 GLDN-099
10
地暖铺设保温板前必须确认原始地面是否平整，同一区域对角线水平误差在20mm以内，两米靠尺水平误差在3mm以内，卫生间区域要
比普通区域高低差不小于20mm。无法满足条件的，请业主提前做好预找平
GLDN-098
保
温
层
10 金属软管连接后,对煤气管必须做气密性测试，产生晃动的煤气接口必须做气密性测试，并由业主签字确认 GLDN-097
2
如果锅炉烟管走吊顶,要画出检修口的位置和尺寸，应放在锅炉正前方1.2倍处，尺寸为400×400mm，后期吊顶封板时应根据尺寸开出
检修口，如吊顶是集成可打开的无需检修口
GLDN-096
5 增加外置循环水泵、外接温控系统，电源信号控制线应放在锅炉背后，离锅炉底边200mm居中，预留长度300mm GLDN-095
2 锅炉烟管长度不得超过锅炉配管要求，加一个90度弯头算1米，加一个45度弯头算0.5米（第一个弯头不计长度） GLDN-094
10 锅炉烟管安装必须内高外低，坡度不低于1%。 GLDN-093
2 当烟道长度超过1米时才可不用限流垫 GLDN-092
5 锅炉出外墙烟管加防水圈（现场条件不允许，存在安全隐患除外） GLDN-091
5 锅炉的安装位置必须准确，不得造成下方金属软管倾斜和烟管坡度不足 GLDN-090
5 锅炉泄压管出墙位置要尽量避免人员经常走动区域，出墙预留20-50mm管道，管口向下平行于墙面 GLDN-089
锅
炉
安
装
壁挂炉地暖系统安装规范解析

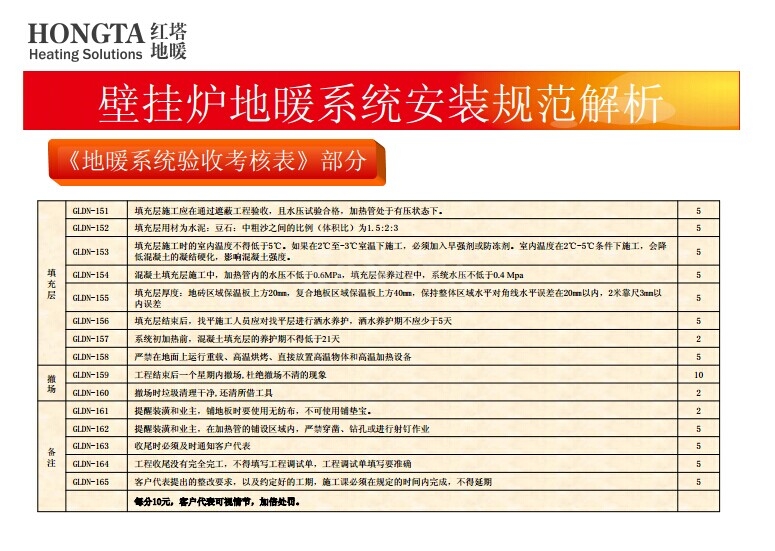

《地暖系统验收考核表》部分
每分10元，客户代表可视情节，加倍处罚。
5 客户代表提出的整改要求，以及约定好的工期，施工课必须在规定的时间内完成，不得延期 GLDN-165
5 工程收尾没有完全完工，不得填写工程调试单，工程调试单填写要准确 GLDN-164
5 收尾时必须及时通知客户代表 GLDN-163
5 提醒装潢和业主，在加热管的铺设区域内，严禁穿凿、钻孔或进行射钉作业 GLDN-162
2 提醒装潢和业主，铺地板时要使用无纺布，不可使用铺垫宝。 GLDN-161
备
注
2 撤场时垃圾清理干净,还清所借工具 GLDN-160
10 工程结束后一个星期内撤场,杜绝撤场不清的现象 GLDN-159
撤
场
5 严禁在地面上运行重载、高温烘烤、直接放置高温物体和高温加热设备 GLDN-158
2 系统初加热前，混凝土填充层的养护期不得低于21天 GLDN-157
5 填充层结束后，找平施工人员应对找平层进行洒水养护，洒水养护期不应少于5天 GLDN-156
5
填充层厚度：地砖区域保温板上方20mm，复合地板区域保温板上方40mm，保持整体区域水平对角线水平误差在20mm以内，2米靠尺3mm以
内误差
GLDN-155
5 混凝土填充层施工中，加热管内的水压不低于0.6MPa，填充层保养过程中，系统水压不低于0.4 Mpa GLDN-154
5
填充层施工时的室内温度不得低于5℃。如果在2℃至-3℃室温下施工，必须加入早强剂或防冻剂。室内温度在2℃-5℃条件下施工，会降
低混凝土的凝结硬化，影响混凝土强度。
GLDN-153
5 填充层用材为水泥：豆石：中粗沙之间的比例（体积比）为1.5:2:3 GLDN-152
5 填充层施工应在通过遮蔽工程验收，且水压试验合格，加热管处于有压状态下。 GLDN-151
填
充
层
壁挂炉地暖系统安装规范解析

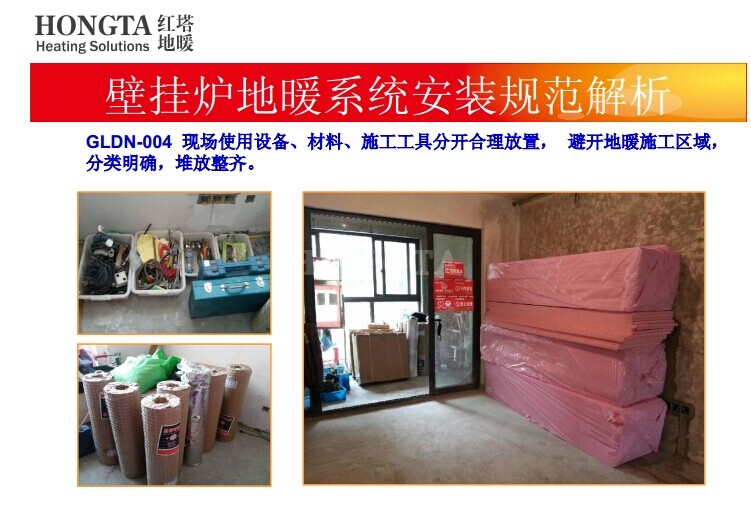

GLDN-004 现场使用设备、材料、施工工具分开合理放置， 避开地暖施工区域，
分类明确，堆放整齐。
壁挂炉地暖系统安装规范解析

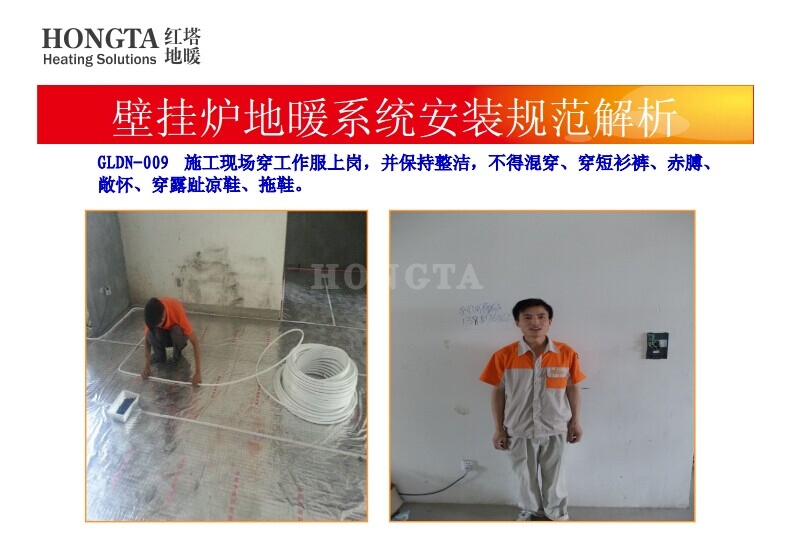

GLDN-009 施工现场穿工作服上岗，并保持整洁，不得混穿、穿短衫裤、赤膊、
敞怀、穿露趾凉鞋、拖鞋。
壁挂炉地暖系统安装规范解析

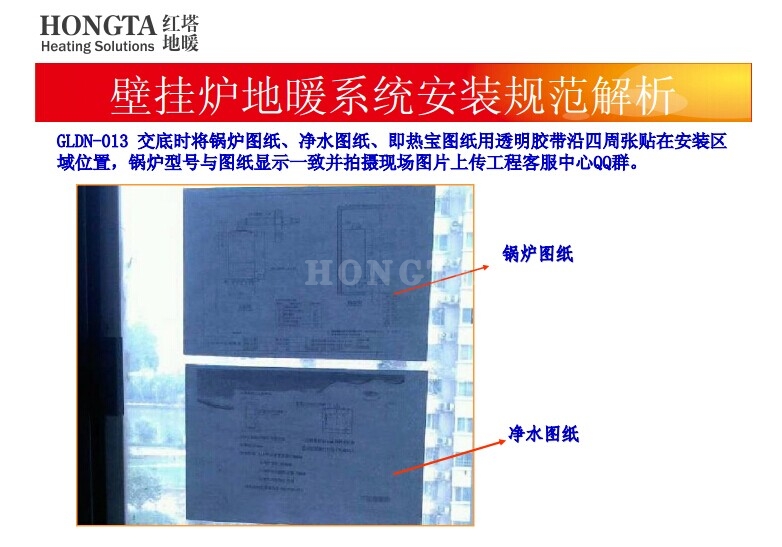

锅炉图纸
净水图纸
GLDN-013 交底时将锅炉图纸、净水图纸、即热宝图纸用透明胶带沿四周张贴在安装区
域位置，锅炉型号与图纸显示一致并拍摄现场图片上传工程客服中心QQ群。
壁挂炉地暖系统安装规范解析
GLDN-011 工程项目告示栏进场后张贴到显眼位置，离原始地面1.1m高度张贴；宣传
画张贴醒目容易看到的外窗玻璃上，并用透明胶带沿四周平整张贴（如遇特殊情况不
允许张贴的及时报备片区）。
壁挂炉地暖系统安装规范解析
地暖友情提醒单
防水区域友情提醒单
壁挂炉地暖系统安装规范解析
材料摆放提示贴
锅炉安装提示贴
壁挂炉地暖系统安装规范解析

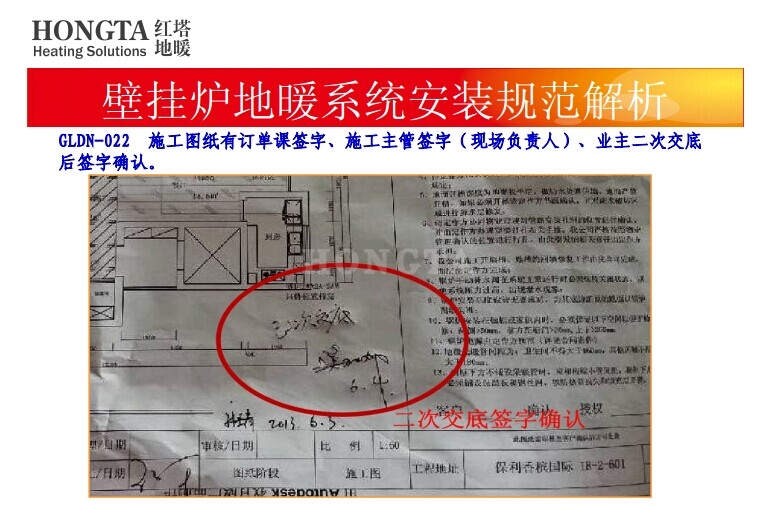

GLDN-022 施工图纸有订单课签字、施工主管签字（现场负责人）、业主二次交底
后签字确认。
壁挂炉地暖系统安装规范解析

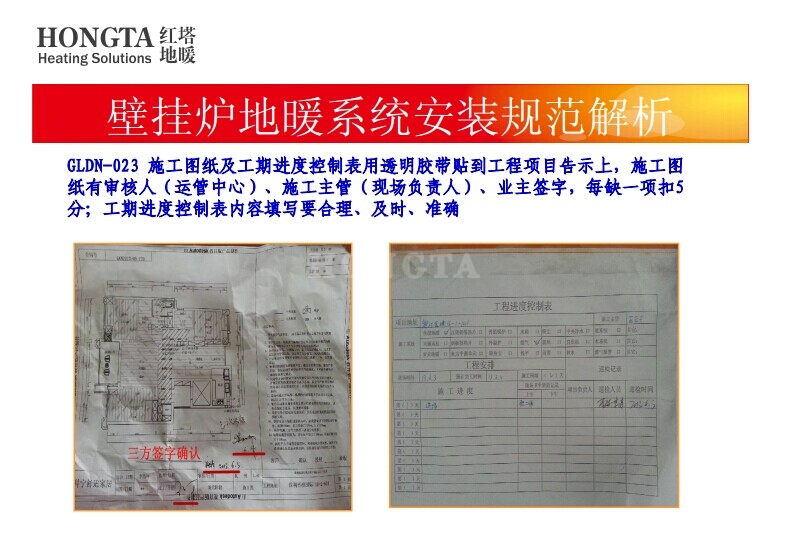

GLDN-023 施工图纸及工期进度控制表用透明胶带贴到工程项目告示上，施工图
纸有审核人（运管中心）、施工主管（现场负责人）、业主签字，每缺一项扣5
分；工期进度控制表内容填写要合理、及时、准确
壁挂炉地暖系统安装规范解析
GLDN-051分水器应该安装在厨房、卫生间、阳台等有防水、地漏、地砖的区域
GLDN-053安装高度为分水器罩子顶部到原始地面600mm,安装要水平分水器200mm内不允许有电器设
施，如必须设置，需提醒业主加装防水保护罩盖
GLDN-054左右至少留有100mm检修空间
GLDN-056分水器区域标贴应贴在进水管路上，并注明所控制的区域
壁挂炉地暖系统安装规范解析

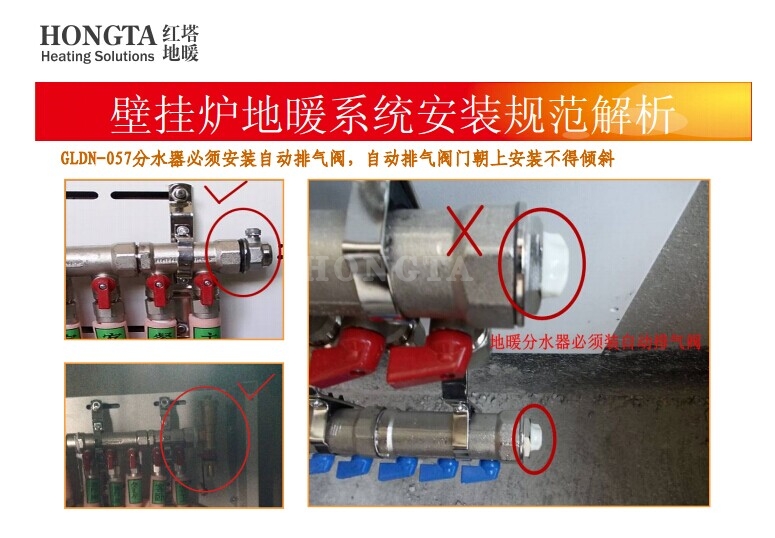

GLDN-057分水器必须安装自动排气阀，自动排气阀门朝上安装不得倾斜
壁挂炉地暖系统安装规范解析
GLDN-061锅炉应安装在厨房、封闭式阳台、车库、设备间等区域，锅炉不得安
装在卫生间
GLDN-062锅炉左右要留有50mm以上的检修空间
壁挂炉地暖系统安装规范解析

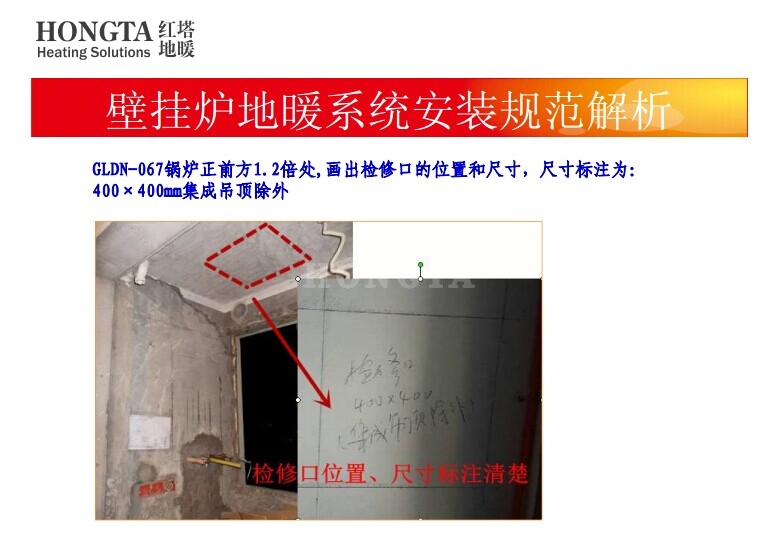

GLDN-067锅炉正前方1.2倍处,画出检修口的位置和尺寸，尺寸标注为：
400×400mm集成吊顶除外
壁挂炉地暖系统安装规范解析

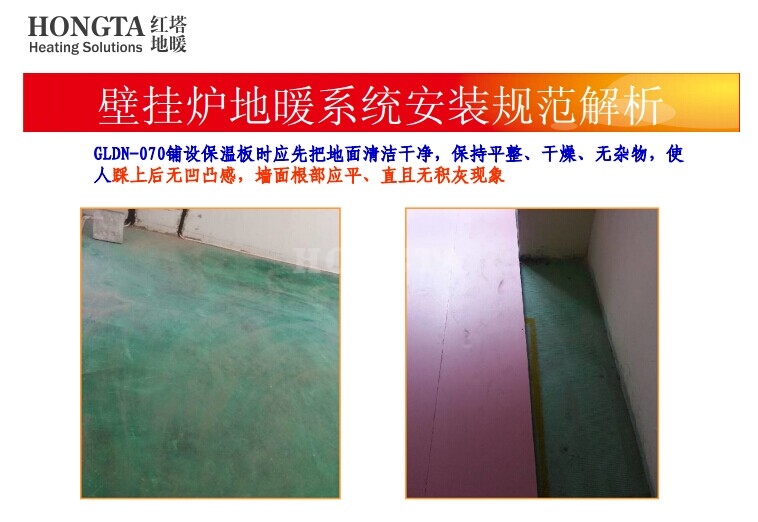

GLDN-070铺设保温板时应先把地面清洁干净，保持平整、干燥、无杂物，使
人踩上后无凹凸感，墙面根部应平、直且无积灰现象
壁挂炉地暖系统安装规范解析

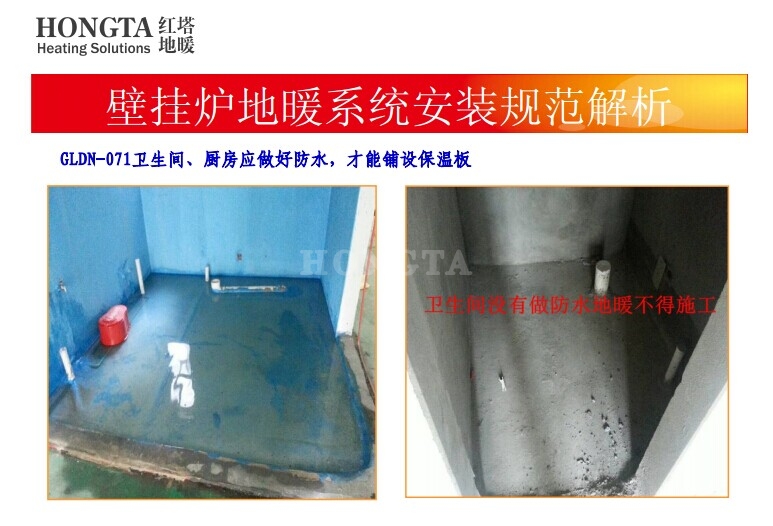

GLDN-071卫生间、厨房应做好防水，才能铺设保温板
壁挂炉地暖系统安装规范解析
GLDN-072 保温板要满铺，接缝应严密，不得有空鼓现象
GLDN-073反热膜的铺设必须平整，无褶皱，之间应有20mm的搭接，标注线应对
齐，并用透明胶带粘贴。
壁挂炉地暖系统安装规范解析

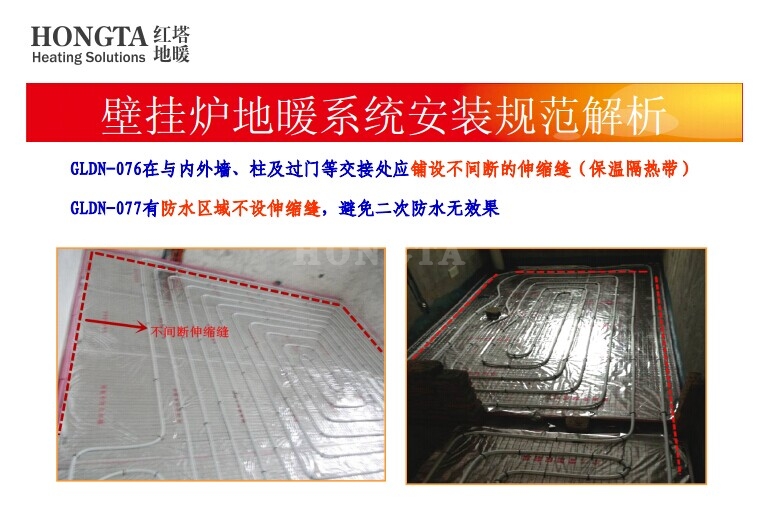

GLDN-077有防水区域不设伸缩缝，避免二次防水无效果
GLDN-076在与内外墙、柱及过门等交接处应铺设不间断的伸缩缝（保温隔热带）
壁挂炉地暖系统安装规范解析

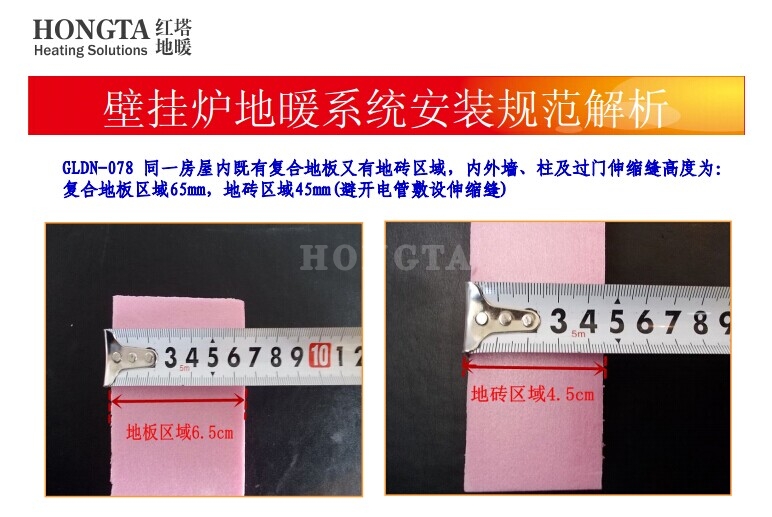

GLDN-078 同一房屋内既有复合地板又有地砖区域，内外墙、柱及过门伸缩缝高度为：
复合地板区域65mm，地砖区域45mm(避开电管敷设伸缩缝)
壁挂炉地暖系统安装规范解析

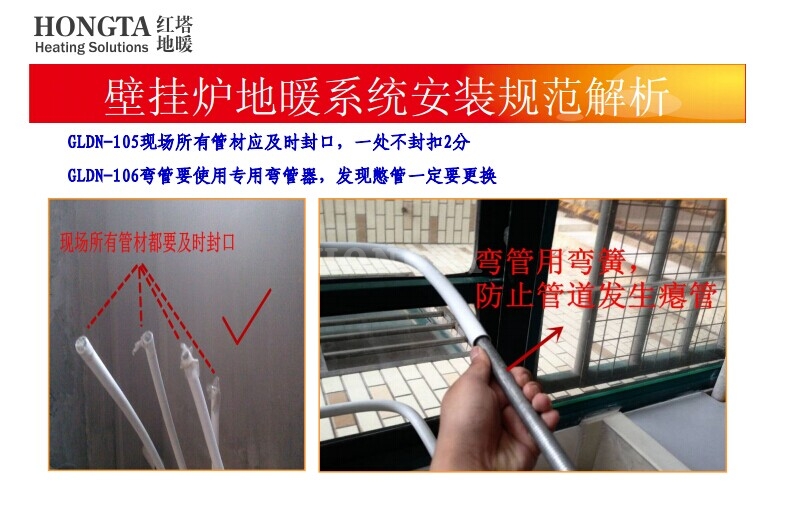

GLDN-105现场所有管材应及时封口，一处不封扣2分
GLDN-106弯管要使用专用弯管器，发现憋管一定要更换
壁挂炉地暖系统安装规范解析

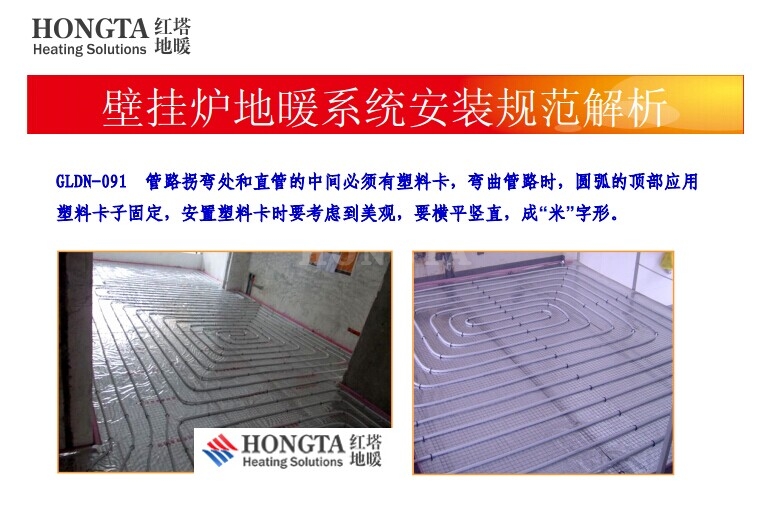

GLDN-091 管路拐弯处和直管的中间必须有塑料卡，弯曲管路时，圆弧的顶部应用
塑料卡子固定，安置塑料卡时要考虑到美观，要横平竖直，成“米”字形。
壁挂炉地暖系统安装规范解析

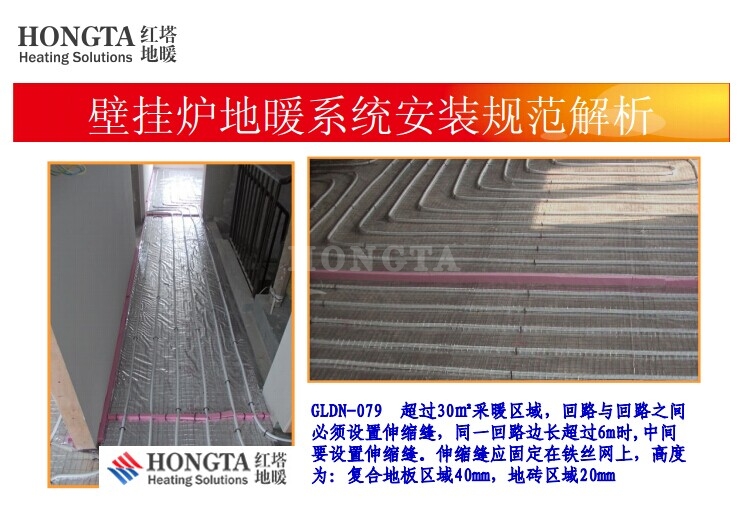

GLDN-079 超过30㎡采暖区域，回路与回路之间
必须设置伸缩缝，同一回路边长超过6m时,中间
要设置伸缩缝。伸缩缝应固定在铁丝网上，高度
为：复合地板区域40mm，地砖区域20mm
壁挂炉地暖系统安装规范解析

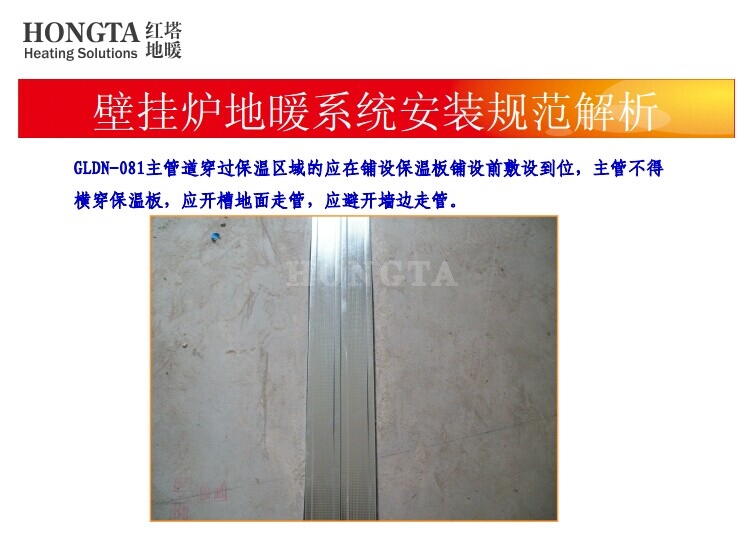

GLDN-081主管道穿过保温区域的应在铺设保温板铺设前敷设到位，主管不得
横穿保温板，应开槽地面走管，应避开墙边走管。
壁挂炉地暖系统安装规范解析

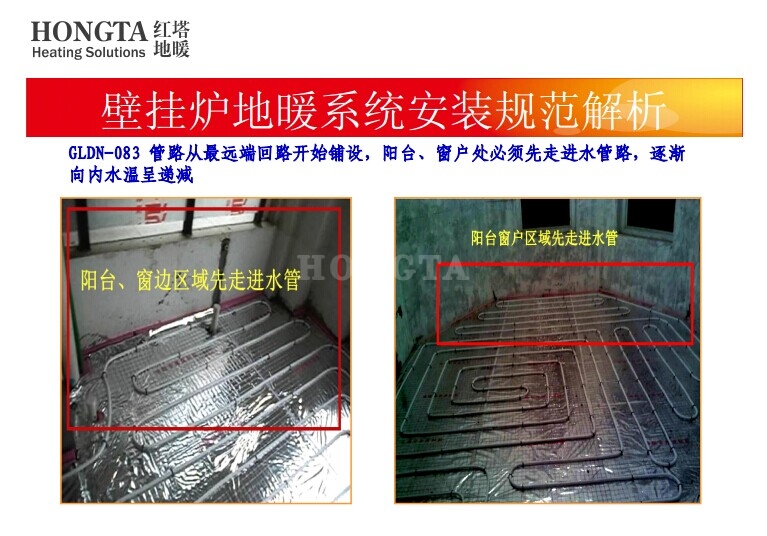

GLDN-083 管路从最远端回路开始铺设，阳台、窗户处必须先走进水管路，逐渐
向内水温呈递减
壁挂炉地暖系统安装规范解析

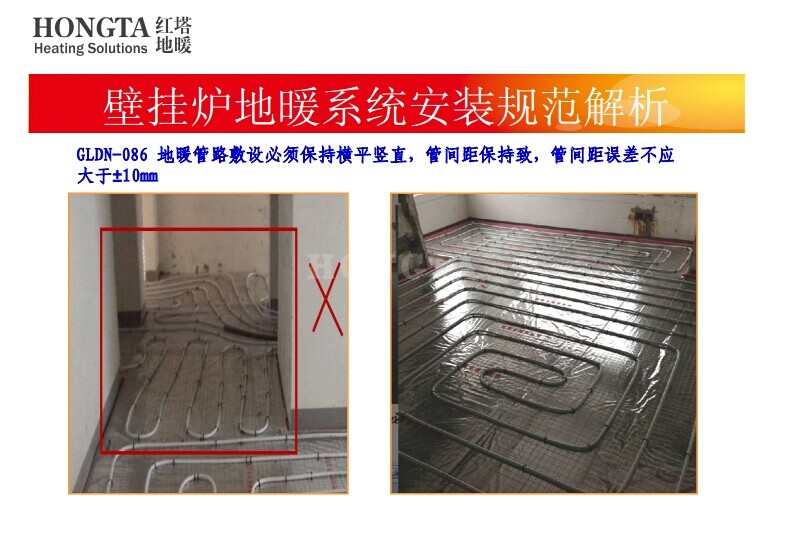

GLDN-086 地暖管路敷设必须保持横平竖直，管间距保持致，管间距误差不应
大于±10mm
壁挂炉地暖系统安装规范解析
GLDN-087 管路的间距不大于
180mm，卫生间间距不大于160mm，橱柜下方铺设保温板、反射膜、钢丝网，此区域管
间距由180mm缩小至160mm
壁挂炉地暖系统安装规范解析

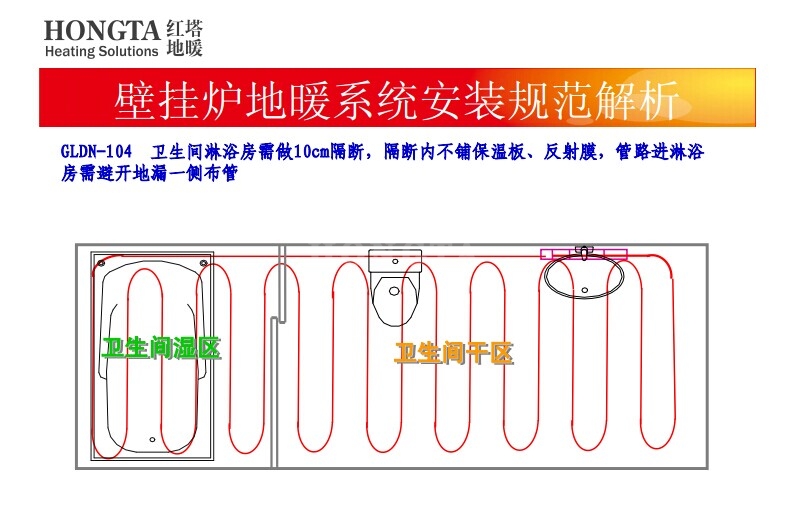

GLDN-104 卫生间淋浴房需做10cm隔断，隔断内不铺保温板、反射膜，管路进淋浴
房需避开地漏一侧布管
卫生间湿区 卫生间干区
壁挂炉地暖系统安装规范解析

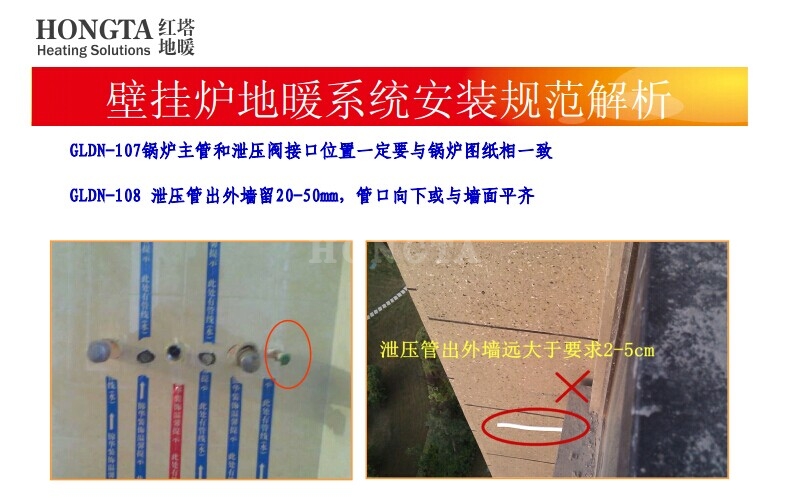

GLDN-107锅炉主管和泄压阀接口位置一定要与锅炉图纸相一致
GLDN-108 泄压管出外墙留20-50mm，管口向下或与墙面平齐
壁挂炉地暖系统安装规范解析

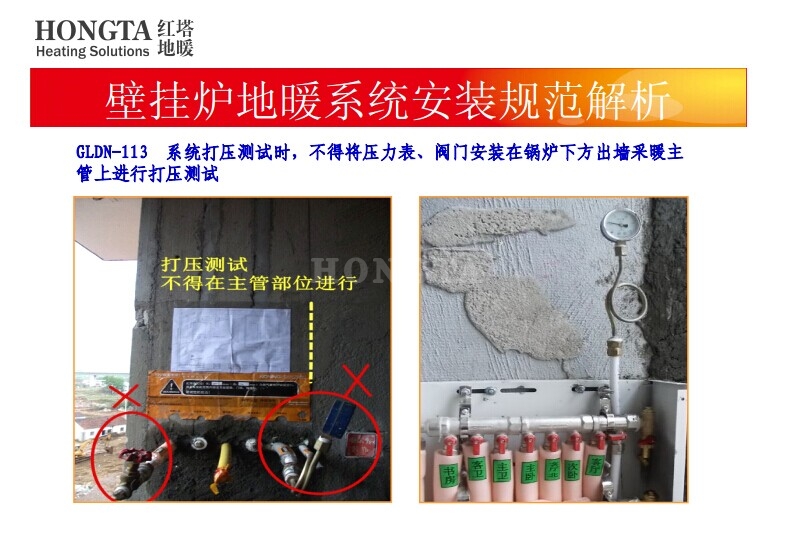

GLDN-113 系统打压测试时，不得将压力表、阀门安装在锅炉下方出墙采暖主
管上进行打压测试
壁挂炉地暖系统安装规范解析

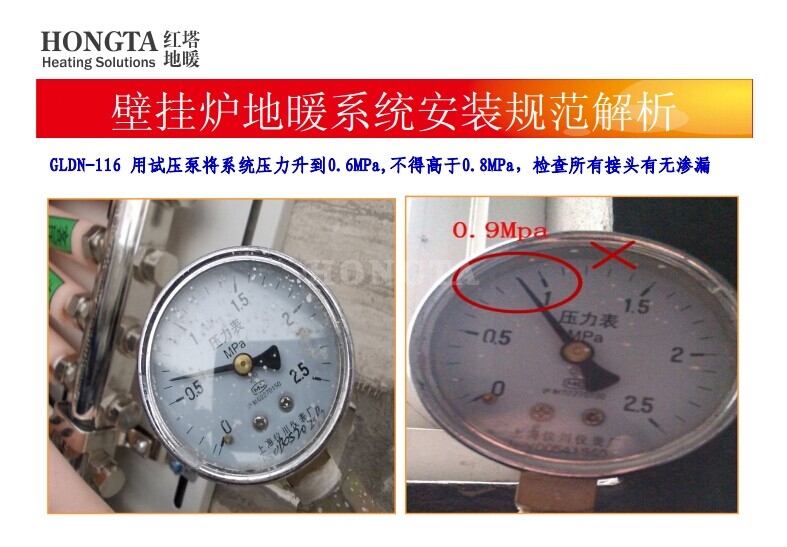

GLDN-116 用试压泵将系统压力升到0.6MPa,不得高于0.8MPa，检查所有接头有无渗漏
壁挂炉地暖系统安装规范解析

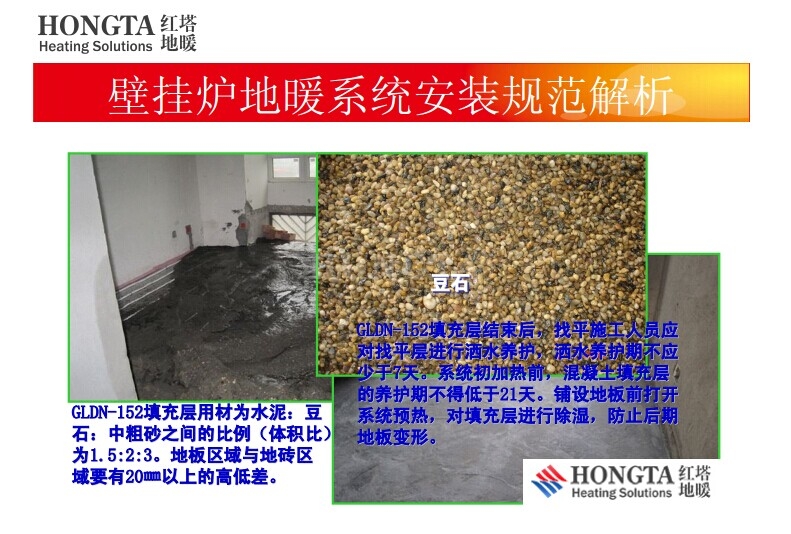

GLDN-152填充层用材为水泥：豆
石：中粗砂之间的比例（体积比）
为1.5:2:3。地板区域与地砖区
域要有20㎜以上的高低差。
豆石
GLDN-152填充层结束后，找平施工人员应
对找平层进行洒水养护，洒水养护期不应
少于7天。系统初加热前，混凝土填充层
的养护期不得低于21天。铺设地板前打开
系统预热，对填充层进行除湿，防止后期
地板变形。
壁挂炉地暖系统安装规范解析

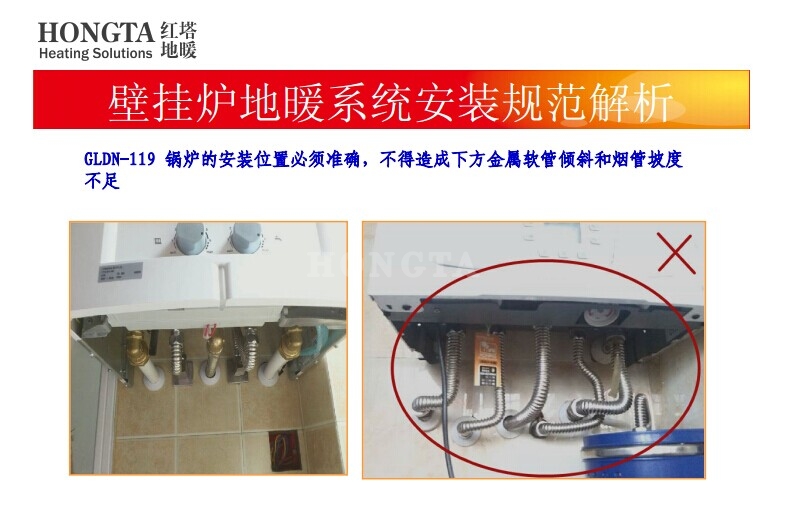

GLDN-119 锅炉的安装位置必须准确，不得造成下方金属软管倾斜和烟管坡度
不足
壁挂炉地暖系统安装规范解析
锅炉下方金属软管的制作
金属软管的安装
壁挂炉地暖系统安装规范解析

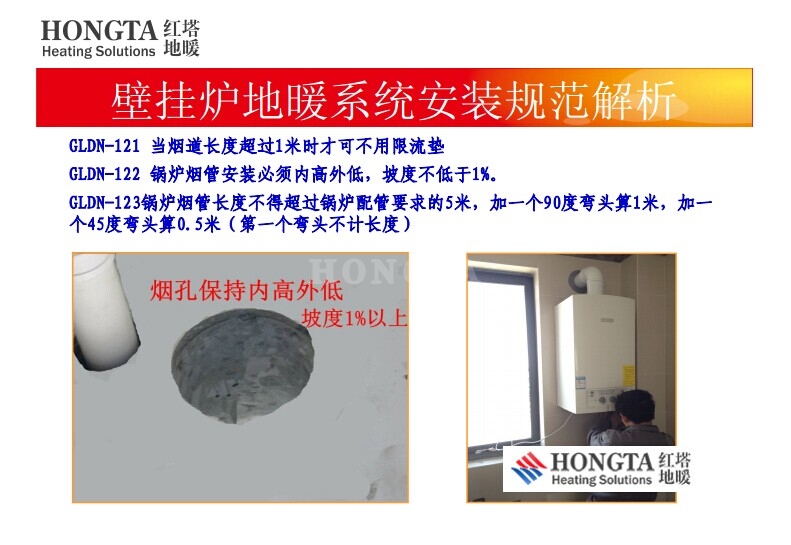

GLDN-121 当烟道长度超过1米时才可不用限流垫
GLDN-122 锅炉烟管安装必须内高外低，坡度不低于1%。
GLDN-123锅炉烟管长度不得超过锅炉配管要求的5米，加一个90度弯头算1米，加一
个45度弯头算0.5米（第一个弯头不计长度）
总结陈词
1公司客户成交价平均高出同行 15%以上，公司仍然在
占57%市场份额。
2、今年公司销售业绩 2.4亿，其中老客户介绍占总业绩25%，也就是
6000万业绩来自老客户介绍……
3、 公司做家装舒适家居系统，做工程项目。我们无法通过搞关系、
送礼及其他灰色行为搞定客户，只有靠实力、靠标准、规范、靠严格的工程
管理、靠周到的售后服务“搞定”客户……
4、三分产品，七分安装。工程施工质量好坏直接影响到使用效果和客户的
满意度，25%老客户介绍、价格高出同行15%， 仍然拥有57%的市场份
额，可证明公司的施工质量和施工标准得到的客户的认可，也得到了市
场的认可……
